Hier
sieht man die die Pumpe, also quasi
das Herzstück der Spritze.
Angetrieben wird diese von der Gelenkwelle
durch den Traktor.
(z.B. zum Ansaugen des Wassers am
schwarzen Rohr unten im Bild)
Hier
sieht man links den runden orangen
kleinen Behälter, in den durch
Wasserzugabe das Spritzmittel gegeben
wird, um von dort aus in den großen
Spritzbehälter zu gelangen
(dieser Behälter kann heruntergeklappt
werden, das Wasser wird mit einer
Pumpe von innen zugeführt und
so wird auch wieder gereinigt).
Rechts daneben ist die Einrichtung
der Hebel zum Befüllen, Entleeren
oder auch Umfüllen des Wassers.
Durch Umstellen des großen
roten Hebels wird die Hauptfunktion
angewählt, danach durch kleinere
Hebel die Unterfunktion. Ganz rechts
unten sieht man die Wasseranschlüsse
zum Befüllen des Fasses. Oben
links, noch halb zu erkennen, ist
die Befüllstandsanzeige.
Hier
sieht man unten den Frischwassertank.
Dieser kann zusätzlich mit
400l befüllt werden und dient
später zum reinigen der Spritze
bzw. kann auch zur Not als Spritzwasser
gebraucht werden.
Hier
sieht man sämtliche Anschlüsse
von Schläuchen und Kabeln die
von
der Spritze zum Traktor angeschlossen
werden, dies sind:
-
2 Luftschläuche für die
Luftdruckbremse
-
1 Elektrikkabel für den Bordcomputer
-
2 Hydraulikschläuche für
das "Gestänge" der
Spritze
- 1 Kabel für Bremse, Licht
und Blinklicht
+
Zapfwelle zum Antrieb der Pumpen

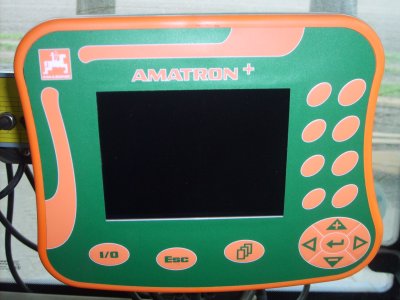

Hier
sieht man nun den Bordcomputer "Amatron+"
der auf dem Traktor angebracht ist,
hier werden sämtliche Werte
angezeigt, wie z.B. Ausbringungsmenge,
Hektar, aktueller Tankinhalt, etc.
Natürlich können die Mengen
auch manuell geändert werden.
Zusätzlich lassen sich alle
Funktionen wie z.B. das Aus- und
Einfahren des Spritzgestänges
oder das An- bzw. Abschalten einzelner
Teilbereiche der Spritzdüsen
steuern. Letzteres kann in 7 Teilbreiten
geschehen. Außerdem sind rechts
und links am Ende des Gestänges
noch Randdüsen extra zuschaltbar.
Der
Bordcomputer kann auch für
den Düngerstreuer genutzt werden,
dafür muss dieser jedoch noch
umgerüstet werden. Zusätzlich
zum Amatron nutzen wir noch das
Amaklick, ein kleines Schaltgehäuse
zum Ein- und Ausschalten der 7 Teilbreiten,
sowie einen Joystick zum leichteren
und schnelleren Bedienen einiger
Funktionen.
Hier
sieht man nun den, von hinten aus,
linken Teil des 24m breiten Super-S
- Spritzgestänges. Allein hier
befinden sich auf ca. 11,30m Gestänge,
23 Düsen. Insgesamt
ist die Amazone SX 5200 mit 50 Injektor-Düsen
ausgestattet. Diese
speziellen Düsen erlauben,
durch sehr geringen Abdrift bei
Wind, die
beste Annäherung z.B. an Grabenränder.
Hier
sieht man das komplette Super-S
Gestänge. Um es aus- zuklappen
wird es als erstes hochgefahren,
um dann entsichert auf die komplette
Breite von 24m ausgefaltet zu werden.
Dies geschieht alles hydraulisch
per Schalter vom Traktor aus.
Dies
ist nun eine der 50 Injektor-Düsen.
Um sie zu reinigen, lassen sie sich
leicht durch einfaches Drehen abnehmen
und dann in einzelne Teile (Düsenkopf,
Filter, Dichtung etc.) zerlegen.
